Desde el punto de vista eléctrico se pueden clasificar los tratamientos y observaciones por medio de monitores electromédicos en tres (3) grupos:
RIESGO I:
Lugares donde el paciente puede tener solamente contactos accidentales con dispositivos eléctricos.
RIESGO II:
Lugares donde el paciente está con propósito expuesto a los dispositivos eléctricos.
RIESGO III:
Lugares donde el corazón del paciente está conectado con sondas no aislado para tratamiento del corazón.
Características Eléctricas:

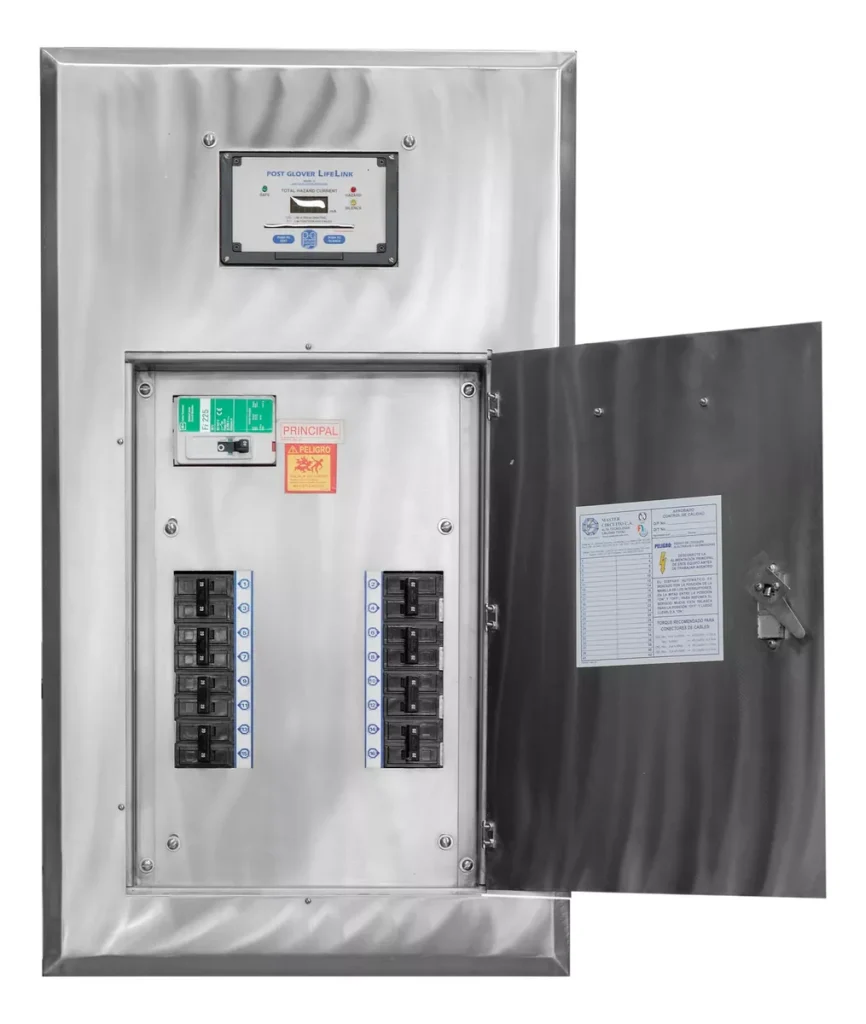

Los sistemas aislados de los tableros de aislamiento de Master Circuito, C.A., se componen de las siguientes partes aprobadas:

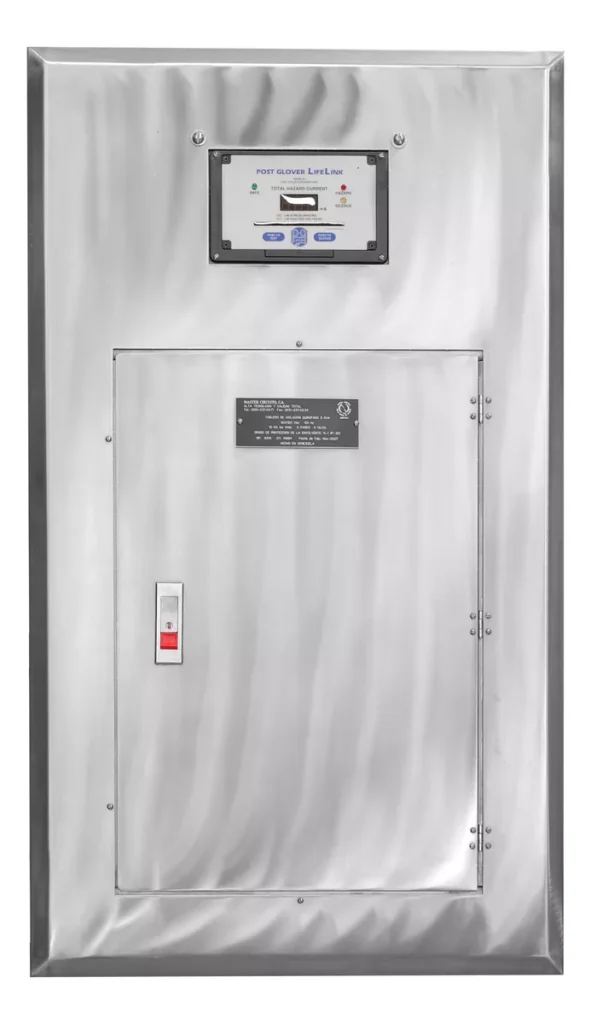

Gabinete:
El gabinete metálico está fabricado en lámina de acero de espesor de acuerdo a normas. La puerta es de acero inoxidable.
Transformador de Aislamiento:
El encapsulado en resina de poliéster provee al máximo de protección contra humedad, además de no requerir de barreras aislantes de ruido, o elementos de disipación de temperatura.
Chasis con interruptores de distribución eléctrica, con barras plateadas
Características principales de
acuerdo a V normas : | 3 kVa | 5 kVa | 7,5 kVa | 15 kVa | 25 kVa |
Máxima corriente de fuga en
micro amperes (1) : | 10 | 10 | 15 | 25 | 25 |
Máximo nivel de ruido db (2) : | 25 | 10 | 30 | 35 | 35 |
Aislamiento clase : | F | F | F | H | H |
Espesor máximo en mm : | 108 | 134 | 134 | 165 | 191 |
Dimensiones del Tablero : | 98,5x55x15 | 98,8x55x15 | ESPECIALES | ESPECIALES | ESPECIALES |
